Encodificador de potenciais integrado de eixo duplo com interruptor rotativo.
Descrição
O codificador absoluto tem muitos canais de luz no disco de codificação de luz, cada linha em ordem com 2,4,8,16 linhas... arranjo, de modo que em cada posição do codificador, lendo o aberto e escuro de cada linha, obter um conjunto de código único 2 zero para 2 (código de cinza), que é chamado de n-bit codificador absoluto.Esse codificador é determinado pela posição mecânica da placa de código fotoelétrico, que não é afetada por desligamento e interferência.
Especificações
| Desempenho do interruptor |
| Número de circuito: |
SPST |
| Potência nominal: |
1A 16V DC |
| Torque do interruptor: |
500 gf.cm no máximo |
| Ângulo de comutação: |
40o máximo |
| Vida útil sem carga: |
30, 000 ciclos 100mΩ máximo |
| Duração de funcionamento com carga: |
30,000 ciclos 200mΩ max |
| Resistência de contacto inicial: |
100 mΩ no máximo |
| Resistência ao isolamento: |
100 mΩ min.250 V DC |
| Prova de tensão: |
300 V AC durante 1 minuto |
| Características mecânicas |
| Anjo de rotação total: |
300°±5o |
| Detentor: |
16 |
| Torque de rotação: |
150 a 350 gf.cm |
| Força do tampão de rotação: |
3 kgf.max/ Alu; 3,5 kgf max/ Latão; 4,0 kgf max/ Aço inoxidável |
| Força de empurrão-atração do eixo: |
8kgf.max |
| Torque de rotação: |
20~200f.cm CC: binário de clique: 60~400gf.cm |
| Oscilação do eixo: |
Max:0.6*L/20mm P-P máximo |
| Vibração: |
10 a 50 a 10 Hz/min. a amplitude é de 1,5 mm para todas as frequências. |
| Performance elétrica |
| Número de pulsos/diminuição |
16/16 |
| Características: |
com interruptor de pressão/rotativo |
| Resistência ao isolamento: |
100 mΩ min.250 V DC |
| Durabilidade |
| Vida útil sem carga: |
20, 000 ciclos 100mΩ máximo |
| Desempenho ambiental |
| Frio: |
-40oC ± 2oC durante 96h |
| Calor seco: |
85oC ± 2oC durante 96h |
| Calor úmido: |
40 ± 2oC, 90 a 95% RH durante 96H |
Características
1- Encodificador de projeto selado com desempenho altamente confiável.
2Disponível em várias variantes.
3. Push switch com 0,5 mm de deslocamento ou 1,5 mm de deslocamento.
4O comprimento e a forma do eixo podem ser ajustados.
5. Uma variedade de métodos de montagem para escolha
Aplicação
O codificador fotoelétrico rotativo absoluto, devido à sua memória absolutamente única, anti-interferência, sem perda de energia, tem sido cada vez mais amplamente utilizado no ângulo,medição de comprimento e controlo de posicionamento em vários sistemas industriais
É principalmente adequado para eletrónica automóvel, aparelhos domésticos, aparelhos domésticos como fornos e máquinas de lavar roupa, produtos de áudio, temporizadores e outros aparelhos electrónicos relacionados;
Utilizados principalmente para ajustar o volume, a temperatura, a frequência e a comutação de funções
A nossa vantagem

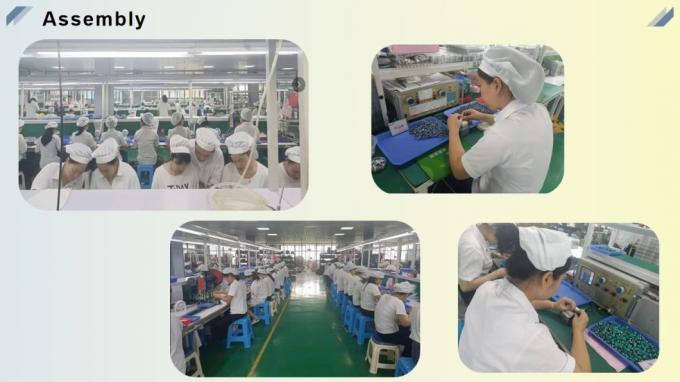

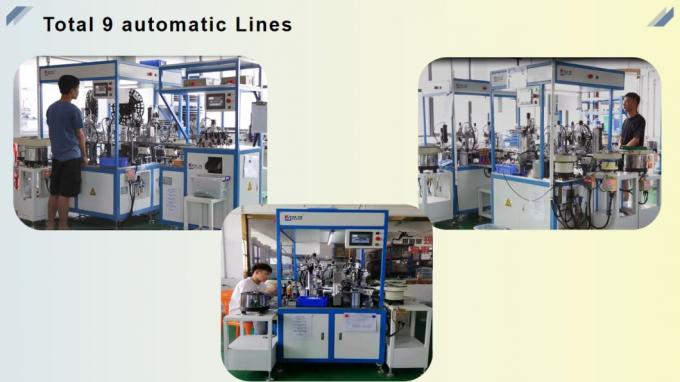

1. 4 linhas de produção de automação, mais de 100 trabalhadores experientes para produtos de maior precisão.
210+ engenheiros e designers dedicados e experientes no departamento de P&D.
3. Suporte ao serviço personalizado ODM / OEM. Ajude os clientes a projetar rapidamente suas ideias em soluções de produção em massa e complete o projeto, desenvolvimento e verificação de protótipos.

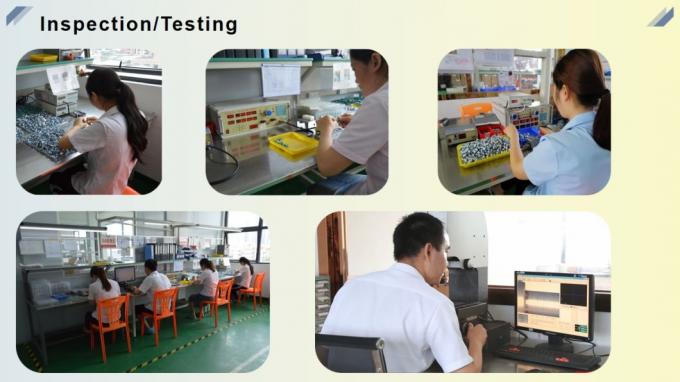

4Instrumentos e equipas de teste profissionais para garantir a qualidade do produto.
Os nossos serviços
1Ofereço 1 ano de garantia.
2Serviço OEM/ODM para satisfazer todas as suas necessidades
3. dentro de 24 horas para responder às suas perguntas
4Forte equipa de I&D para apoio técnico
5Ofereça uma amostra gratuita para testes.
Perguntas frequentes
• P: Posso obter uma amostra?
• R: Sim, podemos fornecer as amostras gratuitas para o seu teste, por favor, entre em contato conosco gratuitamente e diga-nos qual produto você precisa.
• P: Aceita a personalização?
• R: Sim, a personalização é aceitável, por favor contacte a nossa equipa de vendas para consulta.
• P: Pode prestar assistência em questões técnicas?
• R: Sim, temos mais de 10 anos de pesquisa e desenvolvimento na indústria de potenciais eletrônicos.
