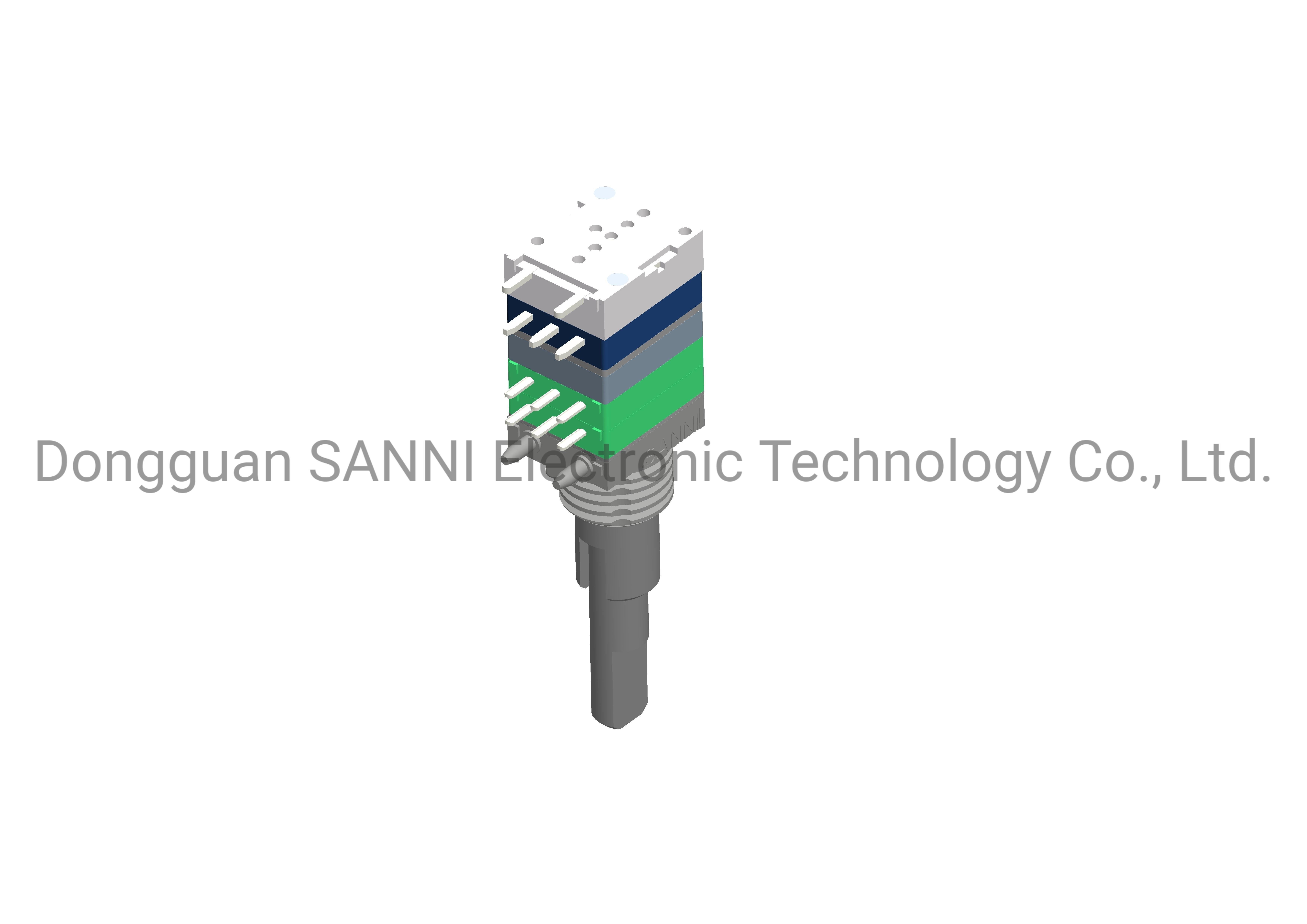

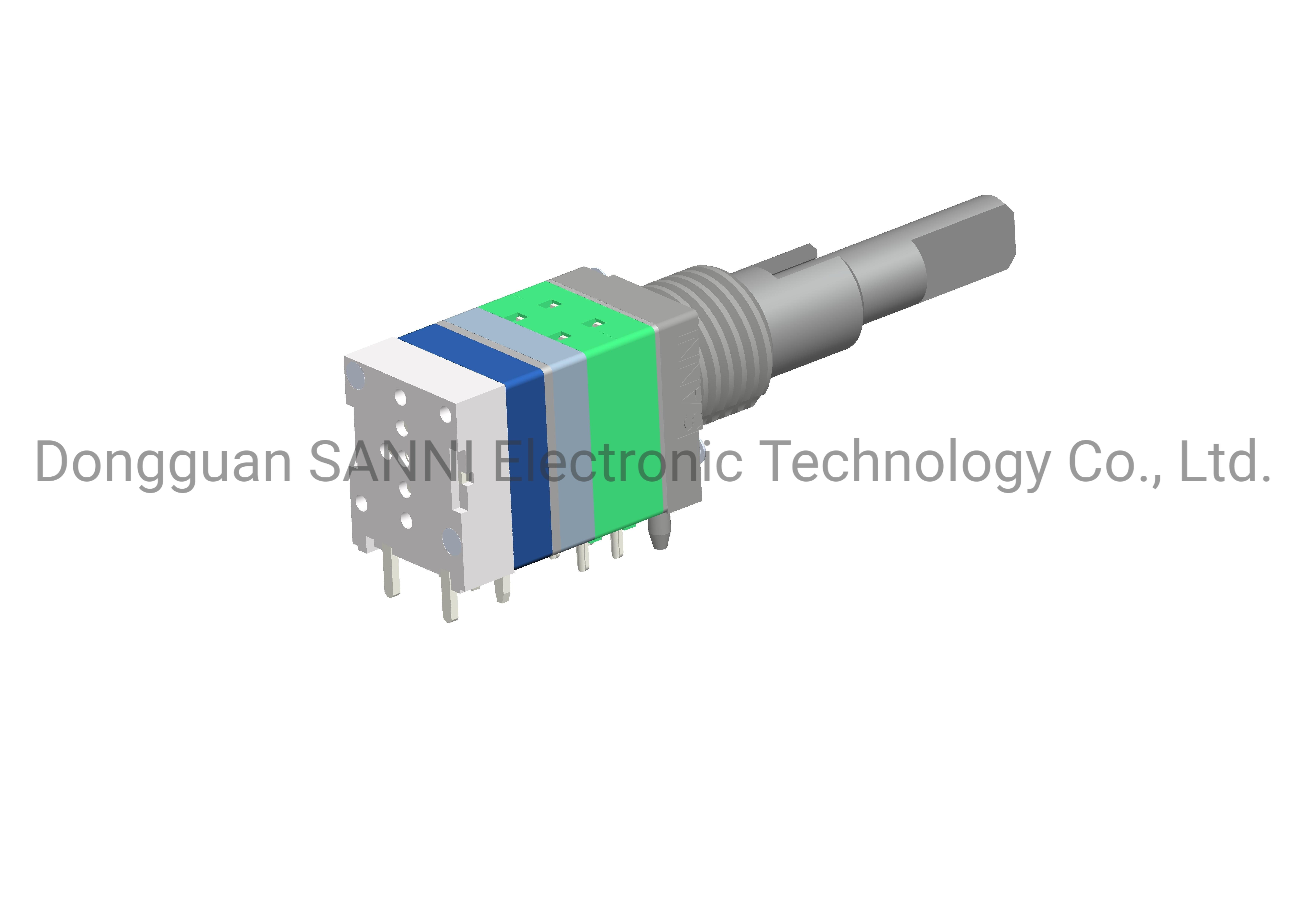

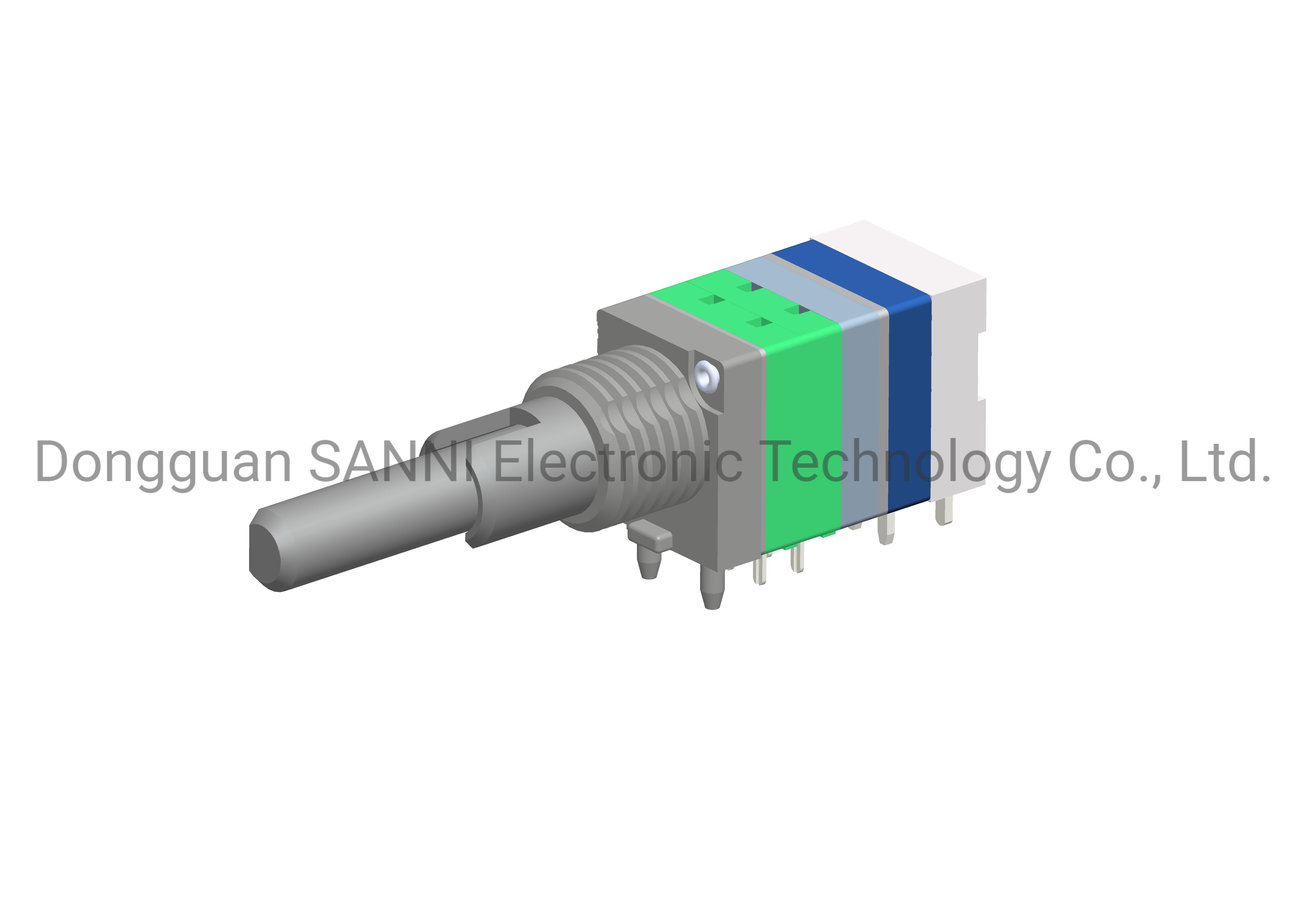

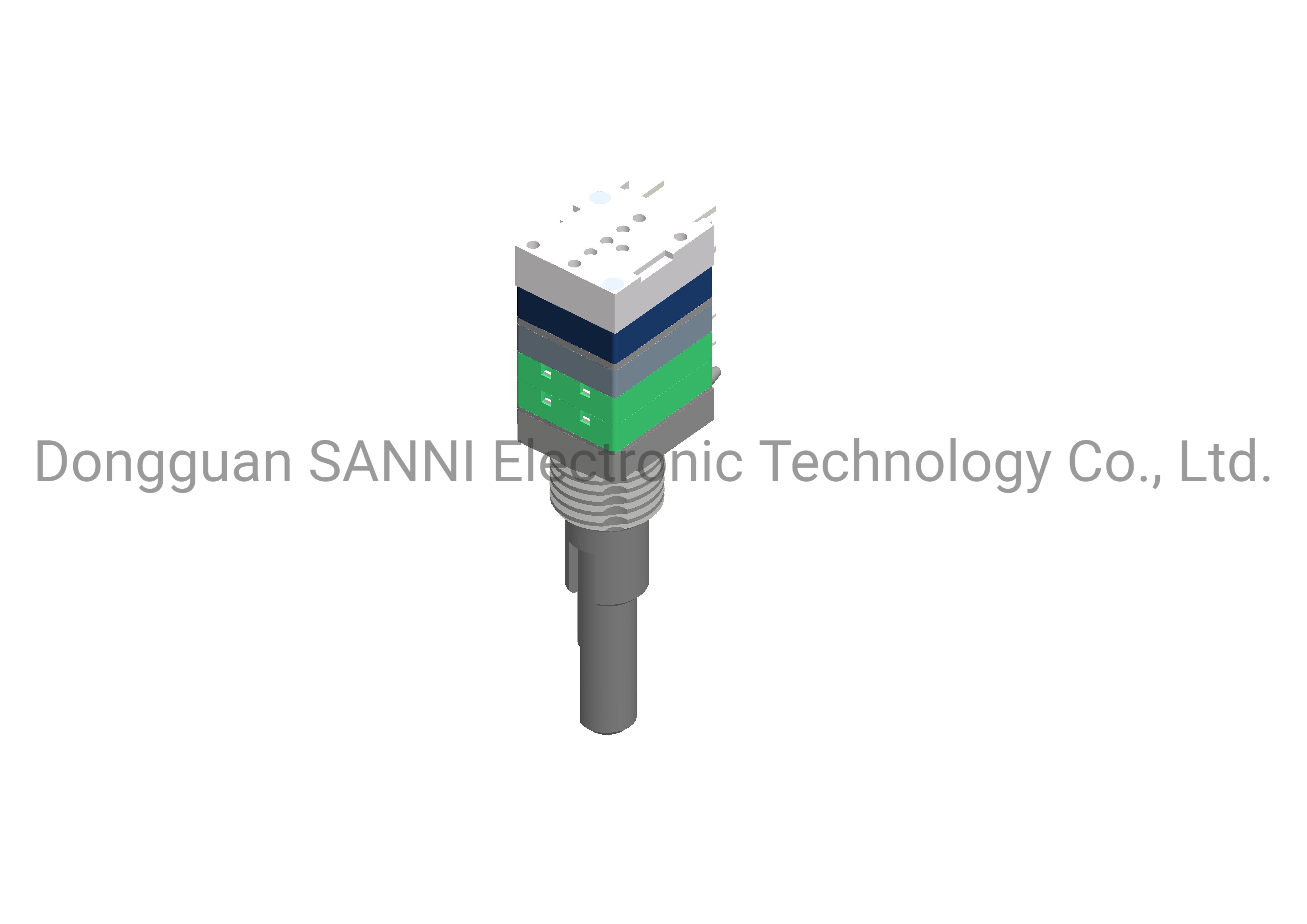

Codificador dobro integrado do potenciômetro do eixo com interruptor do impulso
Descrição
O codificador absoluto tem muitos canais leves na luz codifica o disco, cada linha em ordem com 2,4,8,16 linhas… arranjo, de modo que em cada posição do codificador, lendo o aberto e escuro de cada linha, obtenha a um grupo de 2 originais zero códigos a 2 (código cinzento), que é chamado codificador absoluto do n-bocado. Usou-se principalmente para ajustar o interruptor do volume, da temperatura, da frequência e da função.
Especificação
| Desempenho do interruptor |
| Número de circuito: |
SPST |
| Poder avaliado: |
C.C. de 1A 16V |
| Torque do interruptor: |
500gf.cm máximo |
| Ângulo de interruptor: |
40º máximo |
| Vida de funcionamento sem carga: |
30.000 ciclos 100mΩ máximo |
| Vida de funcionamento com carga: |
30.000 ciclos 200mΩ máximo |
| Resistência de contato inicial: |
100mΩ máximo |
| Resistência de isolação: |
C.C. de 100mΩ min.250V |
| Prova da tensão: |
C.A. 300V para 1 minuto |
| Características mecânicas |
| Anjo rotatório total: |
300°±5º |
| Retém: |
16 |
| Torque rotatório: |
150~350gf.cm |
| Força rotatória do bujão: |
3Kgf.max/Alu; 3.5kgf máximo/bronze; 4.0kgf máximo/de aço inoxidável |
| Força push pull do eixo: |
8Kgf.max |
| Torque rotatório: |
20~200f.cm CENTÍMETRO CÚBICO: torque do clique: 60~400gf.cm |
| Balanço do eixo: |
Máximo: 0.6*L/20mm P-P máximos |
| Vibração: |
10 a 50 a 10 Hz/min. a amplitude são 1.5mm para todas as frequências. |
| Desempenho elétrico |
| Número de pulso/retém |
16/16 |
| Características: |
com interruptor do impulso/interruptor rotativo |
| Resistência de isolação: |
C.C. de 100mΩ min.250V |
| Durabilidade |
| Vida de funcionamento sem carga: |
20.000 ciclos 100mΩ máximo |
| Desempenho ambiental |
| Frio: |
-40ºC±2ºC para 96h |
| Calor seco: |
85ºC±2ºC para 96h |
| Calor úmido: |
40±2ºC, 90 a 95%RH para 96H |
Características
1. Codificador selado do projeto com desempenho altamente confiável.
2. Disponível em muitas variações diferentes.
3. Interruptor do impulso com curso de 0.5mm ou curso de 1.5mm.
4. O comprimento e a forma do eixo podem ser ajustados.
5. Uma variedade de métodos de montagem para a escolha
Aplicação
O codificador fotoelétrico giratório absoluto, devido ao seu original absoluto, antiparasitário, nenhuma memória da perda de poder, foi cada vez mais amplamente utilizado no ângulo, na medida do comprimento e no controle de posicionamento em vários sistemas industriais
É principalmente apropriado para a eletrônica automotivo, aparelhos eletrodomésticos. Aparelhos eletrodomésticos como fornos e máquinas de lavar, produtos audio, temporizadores e outros dispositivos eletrónicos relacionados;
Nossa vantagem
1. 4 linhas de produção da automatização, mais de 100 trabalhadores experientes para produtos da precisão mais alta.
2. 10+ dedicou e experimentou coordenadores e desenhistas no departamento do R&D.
3. O apoio ODM/OEM personalizou o serviço. Os clientes da ajuda projetam rapidamente suas ideias em soluções da produção em massa, e projeto do protótipo, desenvolvimento e verificação completos.

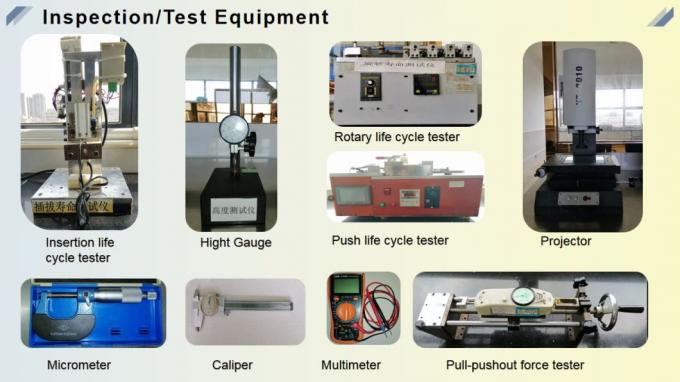

4. Instrumentos profissionais e equipe de teste para assegurar a qualidade de produto.

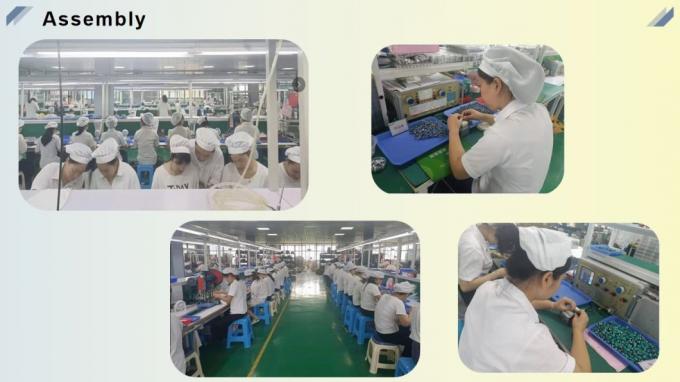

Nossa fábrica
A tecnologia Co. da eletrônica de Dongguan SANNI, Ltd. tem mais do que 10year das experiências no projeto e na fabricação de potenciômetro, de codificador, de interruptores e de outros componentes da eletrônica. A fábrica cobre 1,2000 áreas quadradas da facilidade dos medidores com os empregados 180+. Nós temos o professinal e as boas equipes técnicas e das vendas para servir suas necessidades.
Nossos serviços
1. Oferta garantia de 1 ano
2. Serviço de OEM/ODM para encontrar todas suas necessidades
3. dentro de 24 horas para responder seus inquéritos
4. Equipe forte do R&D para o suporte laboral
5. Amostra grátis da oferta para o teste
