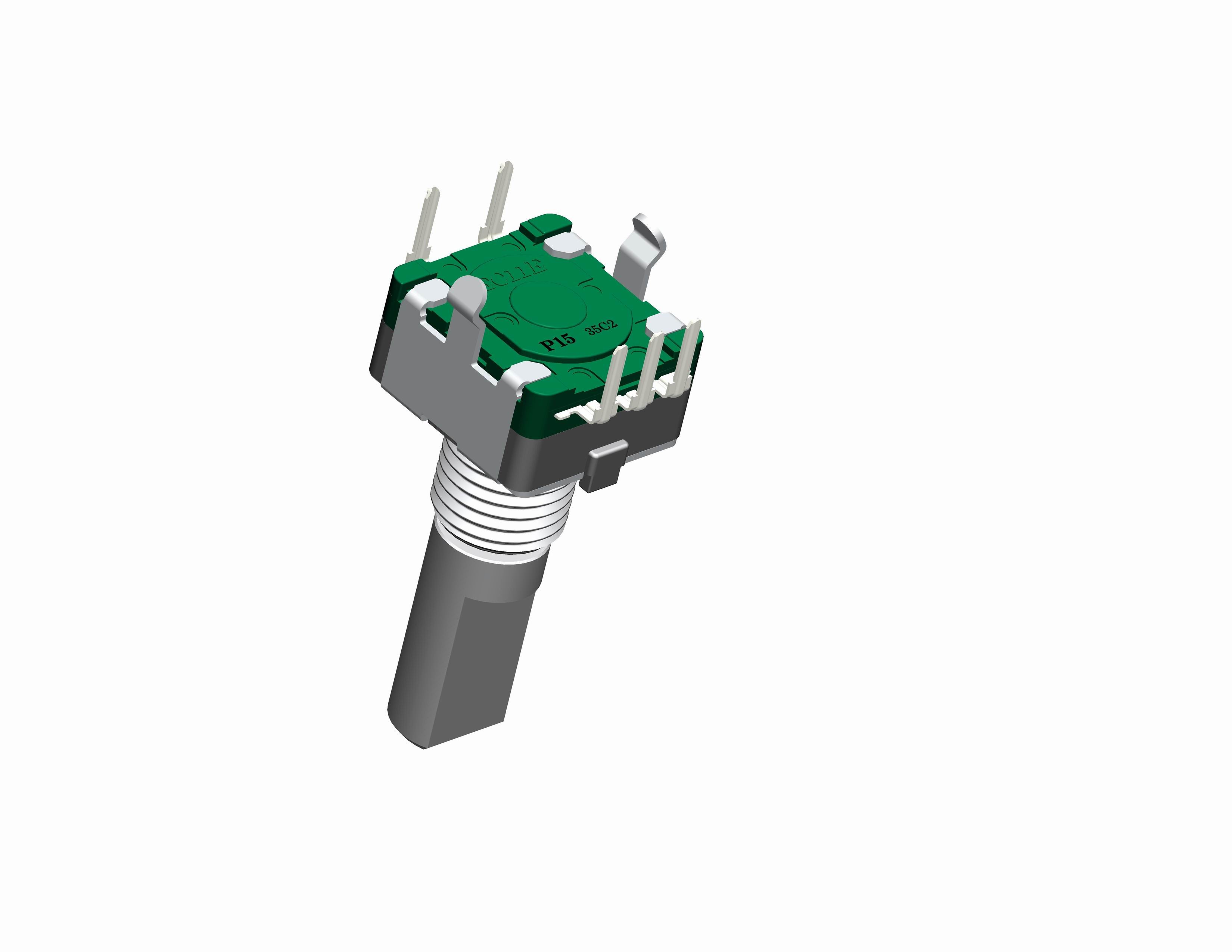

Encoder rotativo de tipo horizontal incremental para medição de automação industrial
Descrição
Os codificadores incrementais convertem o deslocamento em sinais elétricos periódicos, que são então convertidos em pulsos de contagem.
O codificador incremental giratório produz o pulso ao girar, e sabe a sua posição através do dispositivo de contagem.Ele lembra a posição, contando com a memória interna do dispositivo de contagem.
Especificações
| Desempenho do interruptor |
| Número de circuito: |
PUSH |
| Potência nominal: |
0.1A 5V DC |
| Torque do interruptor: |
500± 200gf.cm no máximo |
| Ângulo de comutação: |
0.5 ± 0.3 |
| Vida útil sem carga: |
100, 000 ciclos 100mΩ máximo |
| Duração de funcionamento com carga: |
100,000 ciclos 200mΩ max |
| Resistência de contacto inicial: |
100 mΩ no máximo |
| Resistência ao isolamento: |
100 mΩ min.250 V DC |
| Prova de tensão: |
300 V AC durante 1 minuto |
| Características mecânicas |
| Força da rolha |
3 kgf.max |
| Detentor: |
20 |
| Torque de rotação: |
20 a 200 gf.cm |
| Força do tampão de rotação: |
3 kgf.max/ Alu; 3,5 kgf max/ Latão; 4,0 kgf max/ Aço inoxidável |
| Força de empurrão-puxa: |
8kgf.max |
| Vibração: |
10 a 50 a 10 Hz/min. a amplitude é de 1,5 mm para todas as frequências. |
| Performance elétrica |
| Número de pulsos/diminuição |
10/20 |
| Características: |
com interruptor de pressão/rotativo |
| Resistência ao isolamento: |
100 mΩ min.250 V DC |
| Prova de tensão: |
300 V AC durante 1 minuto |
| Com um diâmetro superior a 50 mm |
com |
| Desempenho ambiental |
| Frio: |
-40oC ± 2oC durante 96h |
| Calor seco: |
85oC ± 2oC durante 96h |
| Calor úmido: |
40 ± 2oC, 90 a 95% RH durante 96H |
Características
1- Encodificador de projeto selado com desempenho altamente confiável.
2Disponível em várias variantes.
3. Push switch com 0,5 mm de deslocamento ou 1,5 mm de deslocamento.
4O comprimento e a forma do eixo podem ser ajustados.
5. Uma variedade de métodos de montagem para escolha
6. Compatível com a ROHS
7. Pequeno volume
Aplicação
O codificador incremental é usado principalmente para medir velocidade, aceleração, direção de rotação, ângulo e assim por diante.Máquinas e aparelhos têxteis, máquinas metalúrgicas, máquinas de injecção, máquinas de impressão e embalagem, instrumentos automáticos e outros campos de medição e controlo de automação industrial.
A nossa vantagem
1. 4 linhas de produção de automação, mais de 100 trabalhadores experientes para produtos de maior precisão.
210+ engenheiros e designers dedicados e experientes no departamento de P&D.
3. Suporte ao serviço personalizado ODM / OEM. Ajude os clientes a projetar rapidamente suas ideias em soluções de produção em massa e complete o projeto, desenvolvimento e verificação de protótipos.
4Instrumentos e equipas de teste profissionais para garantir a qualidade do produto.
Os nossos serviços
1Ofereço 1 ano de garantia.
2Serviço OEM/ODM para satisfazer todas as suas necessidades
3. dentro de 24 horas para responder às suas perguntas
4Forte equipa de I&D para apoio técnico
5Ofereça uma amostra gratuita para testes.
Perguntas frequentes
• P: Posso obter uma amostra?
• R: Sim, podemos fornecer as amostras gratuitas para o seu teste, por favor, entre em contato conosco gratuitamente e diga-nos qual produto você precisa.
• P: Aceita a personalização?
• R: Sim, a personalização é aceitável, por favor contacte a nossa equipa de vendas para consulta.
• P: Pode prestar assistência em questões técnicas?
• R: Sim, temos mais de 10 anos de pesquisa e desenvolvimento na indústria de potenciais eletrônicos.
