Descrição

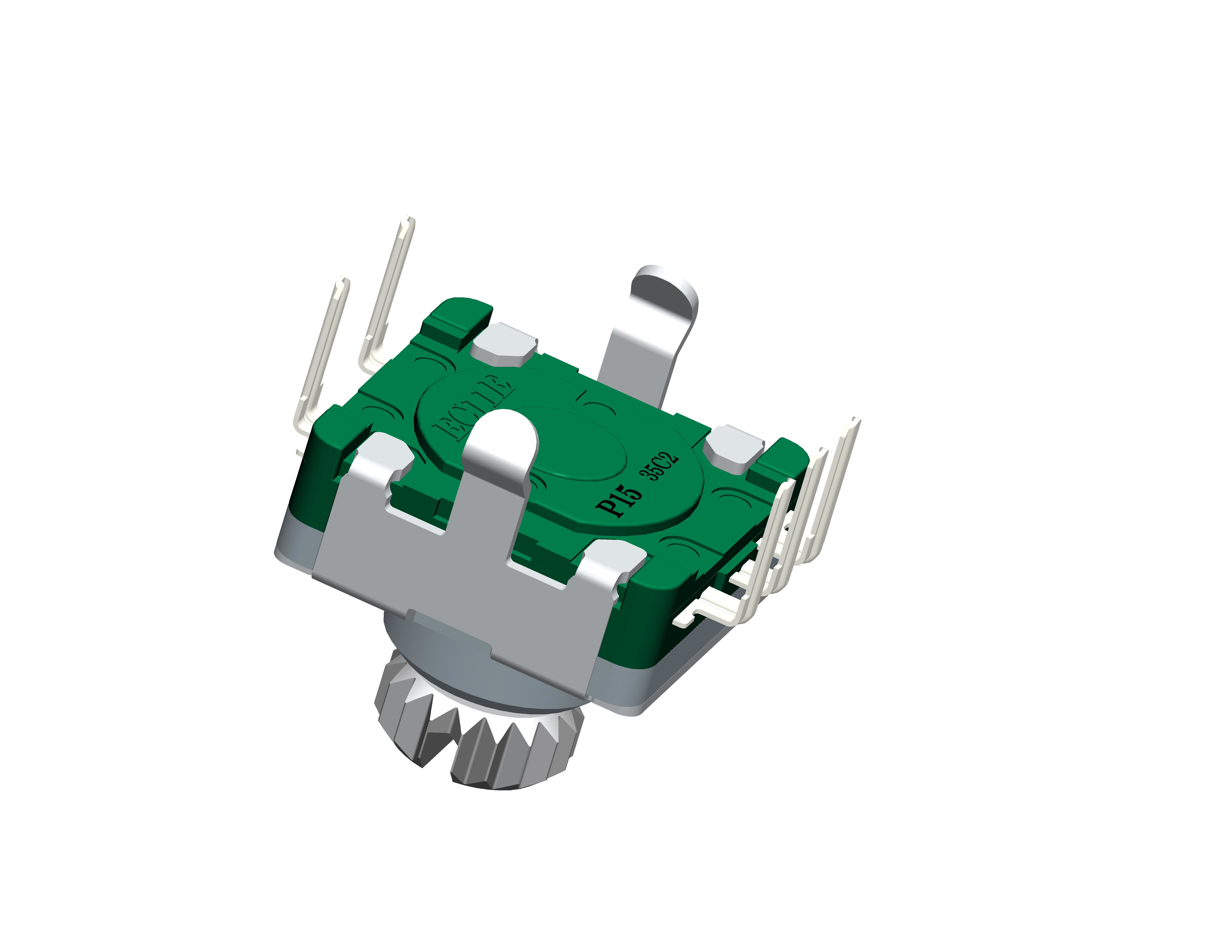

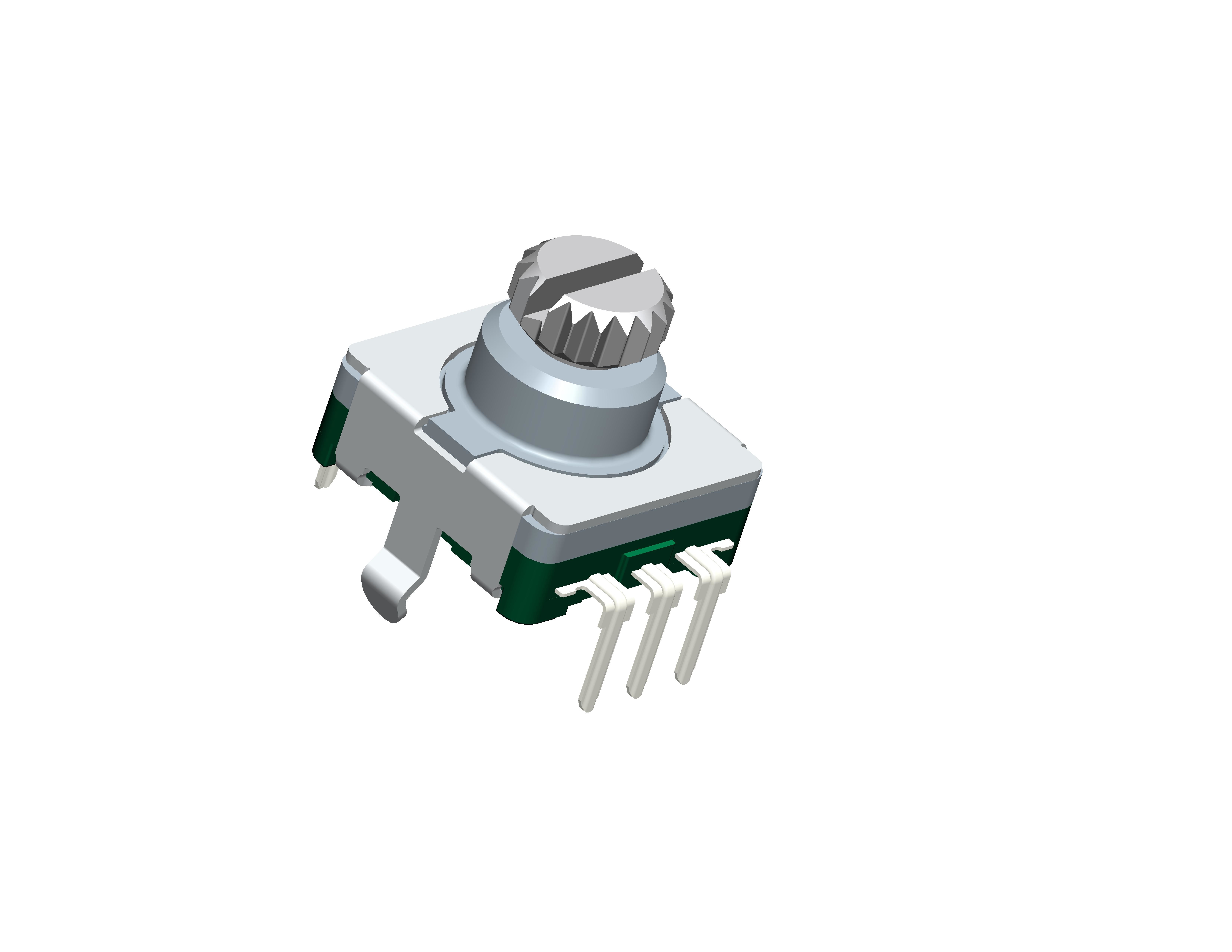

Um codificador incremental é um linear ou o dispositivo eletromecânico de gerencio que tem dois sinais de saída, A e B, que se emitem pulsos como o dispositivo move-se. Junto, os sinais de A e de B indicam a ocorrência e o sentido do movimento. Muitos codificadores incrementais têm um sinal de saída adicional, geralmente especificando um índice ou um Z, que indique que o codificador está em uma posição da referência específica. Além, alguns codificadores fornecem uma saída do estado (que especifica geralmente um alarme) que indica condições de falha internas, tais como o carregamento da falha ou da falha do sensor.
Características
desempenho seguro codificador selado do projeto 1.High.
2. Interruptor do impulso com o curso de 0.5mm ou o curso de 1.5mm disponível.
3. O comprimento e a forma do eixo podem ser personalizados.
4. Inserção vertical do PWB do MERGULHO
5. Complacente com RoHS 2,0
6. Ordem pequena do volume aceitável
Especificação
| Características mecânicas |
| Força do bujão |
3kgf.max |
| Torque rotatório: |
20~200gf.cm |
| força push pull: |
8Kgf.max |
| Força rotatória do bujão: |
3Kgf.max/Alu; 3.5kgf máximo/bronze; 4.0kgf máximo/de aço inoxidável |
| Retém: |
30 |
| Vibração: |
10 a 50 a 10 Hz/min. a amplitude são 1.5mm para todas as frequências. |
| Desempenho elétrico |
| Número de pulso/retém |
15 |
| Resistência de isolação: |
C.C. de 100mΩ min.250V |
| Prova da tensão: |
C.A. 300V para 1 minuto |
| Desempenho ambiental |
| Frio: |
-40ºC±2ºC para 96h |
| Calor seco: |
85ºC±2ºC para 96h |
| Calor úmido: |
40±2ºC, 90 a 95%RH para 96H |
| Desempenho do interruptor |
| Poder avaliado: |
C.C. de 0.1A 5V |
| Torque do interruptor: |
500± 200gf.cm máximo |
| Ângulo de interruptor: |
0.5± 0,3 |
| Número de circuito: |
IMPULSO |
| Prova da tensão: |
C.A. 300V para 1 minuto |
| Vida de funcionamento sem carga: |
100.000 ciclos 100mΩ máximo |
| Vida de funcionamento com carga: |
100.000 ciclos 200mΩ máximo |
| Resistência de contato inicial: |
100mΩ máximo |
| Resistência de isolação: |
C.C. de 100mΩ min.250V |
Aplicação
O codificador incremental é usado normalmente para medir e assim por diante o sentido da rotação, aceleração, ângulo, velocidade. Amplamente utilizado na máquina waching, as máquina-ferramenta, o elevador, o medidor de fluxo, servo motor, máquina de matéria têxtil, máquina metalúrgica, máquina da impressão e de empacotamento, máquina da injeção, instrumentos automáticos e a outra medida da automatização industrial e campo de controle.
Nossa fábrica
A tecnologia Co. da eletrônica de Dongguan SANNI, Ltd. tem mais de 10 anos de experiências no projeto e fabricação de potenciômetro, de codificador, de interruptores e de outros componentes da eletrônica. A fábrica cobre 1,2000 áreas quadradas da facilidade dos medidores com os empregados 180+. Nós temos o professinal e as boas equipes técnicas e das vendas para servir suas necessidades.
Nossos serviços
1. Amostras grátis da oferta
2. Oferta garantia de 1 ano
3. Serviço de OEM/ODM disponível para encontrar todas suas necessidades
4. 24 horas de serviço online para responder seus inquéritos
5. Equipe forte do R&D para o suporte laboral
