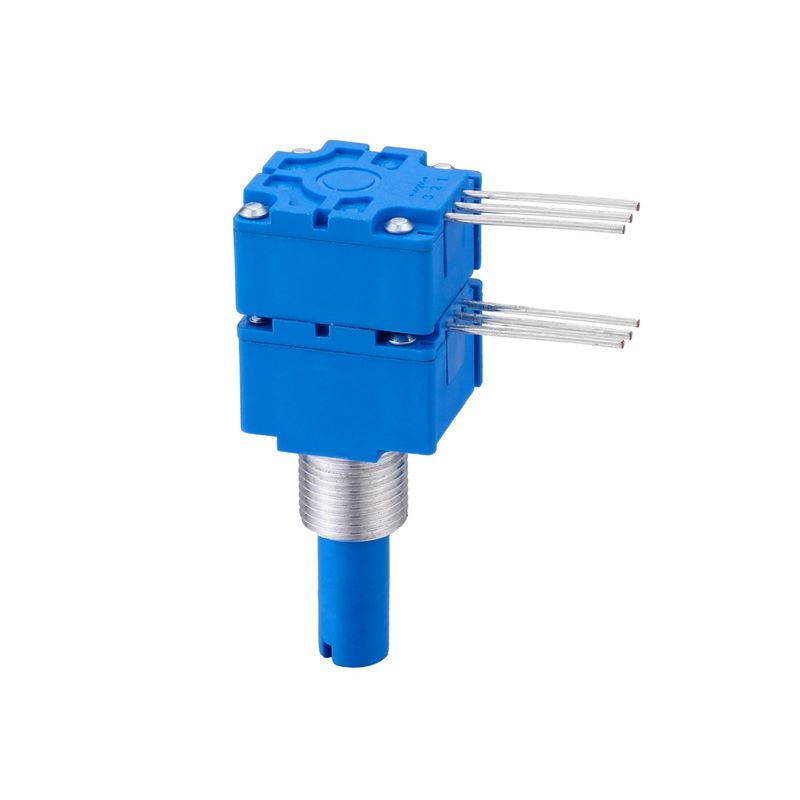

Dual Gang 100K Valor de resistência Vida de rotação 100,0000 ciclos Potenciômetro rotativo para eletrodomésticos
Descrição do produto:
Potenciômetro giratório é um resistor variável (componente eletromecânico), ele depende da escova para deslizar sobre o corpo do resistor,no circuito para obter uma certa relação com a tensão de entrada tensão de saída, por isso é chamado de potencialómetro.
Uma vez que a unidade do valor da resistência do potencialómetro rotativo é a mesma que a do resistor, sua unidade também é ohms
Características principais:
- Resistência: 100kΩ
- Disponível numa variedade de configurações
- Isolamento de circuito elétrico virtualmente infinito
- Opções de eixo de metal ou plástico
- Compatível com a RoHS
Aplicação:
O potencialômetro rotativo é usado principalmente em produtos de comunicação, walkie-talkies, amplificador de potência automotivo, áudio multimídia, casa inteligente, periférico de computador, etc. Suas funções são principalmente:Ajuste de volume, ajuste da intensidade da luz, selecção do menu, ajuste da velocidade, ajuste da temperatura, etc.Os principais parâmetros do potencialómetro rotativo são a linearidade, o valor da resistência, a potência nominal, o ruído de rotação, a temperatura, a característica de alteração da resistência, a impedância de isolamento, etc.
Parâmetros técnicos:
| Características elétricas: |
|
| Estilo de montagem: |
Montagem do painel |
| Estilo de terminação: |
Através do Buraco |
| Número de Gangues: |
2 Gangues |
| Orientação: |
Horizontal |
| Número de voltas: |
1 volta |
| Tipo de eixo: |
Liso / em ranhuras |
| Tipo: |
Rotativo |
| Peso unitário: |
12.700 g |
| Modelo: |
pinos de PC em linha de giro único |
| Arbusto |
Metal Plain 3/8 (9.53 mm) D x 3/8 (9.53 mm) L |
| Tipo de coníferos de elementos |
CW Audio C-P ±20 % |
| Valor da resistência |
100 mil. |
| Ângulo elétrico eficaz |
(Audios afiados) 225 ° ± 5 ° |
| Variação da resistência de contacto |
± 1 % |
| Resistência de isolamento (500 VDC) |
.1,000 megohms no mínimo |
| |
|
| Características ambientais: |
|
| Intervalo de temperatura de funcionamento: |
-40 °C a +125 °C |
| Intervalo de temperatura de armazenamento |
-55 °C a +125 °C |
| Intervalo de temperatura |
± 1000 ppm/°C |
| Mudança de resistência total |
± 2 % no máximo |
| Mudança da taxa de tensão |
± 5% no máximo |
| Carregamento de Vida.. |
1Mil horas. |
| Duração de rotação (sem carga) |
100,000 ciclos |
| |
|
| Características mecânicas: |
|
| Força de travagem no eixo D |
33.89 N-cm (3 lb-in) |
| Ângulo mecânico |
300 ° ± 5 ° |
| Torque |
0.3 max. superior ao binário de funcionamento médio |
| Instalação |
1.7-2.0 N-m (15-18 lb.-in.) máximo |
| Variação |
0.35 N-cm (0,5 oz.-in.) máximo em 45 ° de movimento do eixo |
A nossa vantagem
Base de projeto e protótipo e automação em Dongguan, que é o centro de fabricação do sul da China.
10+ engenheiros e designers dedicados e experientes no departamento de P&D.
Centro de Fabricação na Província de Sichuan que fica perto do cais do rio Yangzi e do aeroporto de Chongqing.
Mais de 10 linhas de produção, mais de 100 gerentes e trabalhadores experientes.
Ajudar os clientes a projetar rapidamente as suas ideias em soluções de produção em massa, e completar o projeto de protótipos, desenvolvimento e verificação.
Perguntas frequentes:
- P: Qual é a marca deste produto?
- R: A marca deste produto é Sanni.
- P: Onde é fabricado este produto?
- R: Este produto é fabricado na China.
- P: Qual é a função de um Potenciômetro de Deslizamento Linear?
- R: Um Potenciômetro de Deslizamento Linear é usado para medir e controlar a quantidade de corrente elétrica que flui através de um circuito.
- P: Qual é a tensão máxima que este potenciômetro pode suportar?
- R: A tensão máxima que este potencialómetro pode suportar é de 10V.
- P: Este produto é adequado para circuitos AC e DC?
- R: Sim, este produto é adequado para circuitos AC e DC.
