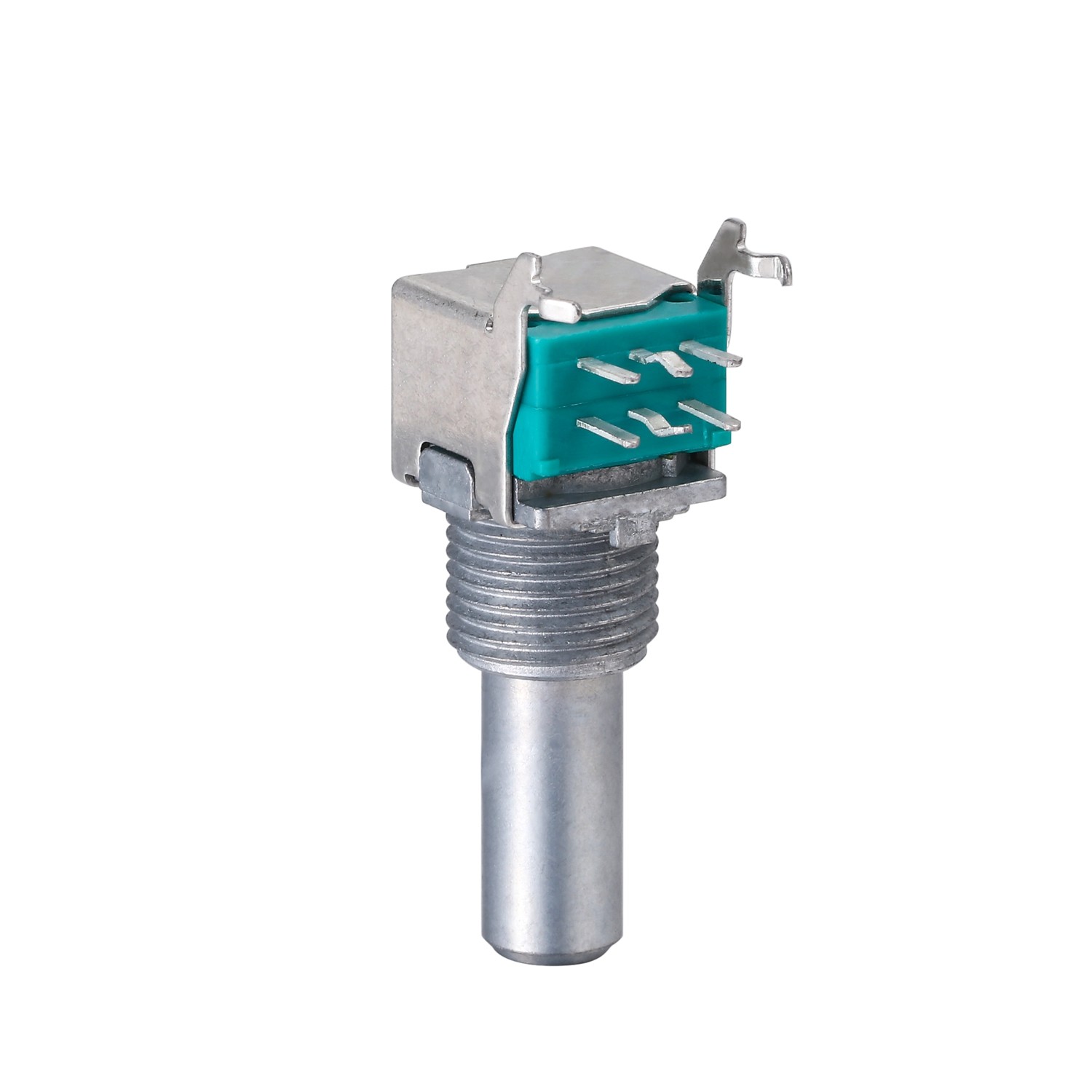

Aço de metal duplo 15000 ciclos 100mΩ Potenciômetro rotativo máximo para aparelho de áudio
Descrição do produto:
Potenciômetro giratório é um resistor variável (componente eletromecânico), ele depende da escova para deslizar sobre o corpo do resistor,no circuito para obter uma certa relação com a tensão de entrada tensão de saída, por isso é chamado de potencialómetro.
Uma vez que a unidade do valor da resistência do potencialómetro rotativo é a mesma que a do resistor, sua unidade também é ohms
Características principais:
- Resistência: 100kΩ
- Disponível numa variedade de configurações
- Isolamento de circuito elétrico virtualmente infinito
- Opções de eixo de metal ou plástico
- Compatível com a RoHS
Aplicação:
O potencialômetro rotativo é usado principalmente em produtos de comunicação, walkie-talkies, amplificador de potência automotivo, áudio multimídia, casa inteligente, periférico de computador, etc. Suas funções são principalmente:Ajuste de volume, ajuste da intensidade da luz, selecção do menu, ajuste da velocidade, ajuste da temperatura, etc.Os principais parâmetros do potencialómetro rotativo são a linearidade, o valor da resistência, a potência nominal, o ruído de rotação, a temperatura, a característica de alteração da resistência, a impedância de isolamento, etc.
Parâmetros técnicos:
| 1Características elétricas |
| Resistência total |
200Ω-2MΩ |
| Tolerância de resistência total |
200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
| Resistência residual |
20Ω no máximo. |
| Potência nominal |
Conicidade linear:0.05W, Audio Taper 0.025W |
| Resistência ao isolamento |
100MΩ min. 250V DC |
| Ruído |
100 mV no máximo |
| Prova de tensão |
100 V AC durante 1 minuto |
| Tensão máxima de funcionamento |
50 V AC/20 V DC |
| Erro de banda aplicável a peças de dupla unidade para efeitos de controlo de volume de áudio |
-40dB a 0dB: 3dB no máximo. |
| 2Características mecânicas |
| Resistência do tampão de rotação |
Min:3Kgf |
| Ângulo de rotação total |
280o±10o |
| Torque total |
10-100 gf.cm |
| Força de empurrão-puxa |
Min:8kgf 10s Min |
| A chave balança. |
Max: 0,5*L/20mm P-P |
| Resistência terminal |
5N durante 1 minuto |
| 3Características do interruptor |
| Tipo de interruptor |
SPST |
| Potência nominal |
0.1A 16 V DC |
| Torque do interruptor |
200 a 800 gf.cm |
| Mudança de ângulo |
40o Max |
| Duração de funcionamento sem carga |
15000 ciclos 100mΩ Max |
| Duração de funcionamento com carga: em valor nominal |
15000 ciclos 200mΩ Max |
| Resistência de contacto inicial |
100 mΩ no máximo |
| Resistência ao isolamento |
100MΩ min. 250V DC |
| Prova de tensão |
300 V AC durante 1 minuto |
| 4Performance ambiental |
| Intervalo de temperatura de funcionamento |
-10oC a +70oC |
| Intervalo de temperatura de armazenamento |
-40oC a +85oC |
| 5. Referência de calor de solda |
| Soldadura manual |
96.5 Sn/3.0 Ag/0.5 Cu fio vendido ou fio de base de rosina não limpo 280oC Max. durante 3 segundos |
| Soldagem por ondas |
96.5 Sn/3.0 Ag/0.5 Cu fio vendido ou fluxo não limpo 260oC Max. durante 5 segundos |
A nossa vantagem
Base de projeto e protótipo e automação em Dongguan, que é o centro de fabricação do sul da China.
10+ engenheiros e designers dedicados e experientes no departamento de P&D.
Centro de Fabricação na Província de Sichuan que fica perto do cais do rio Yangzi e do aeroporto de Chongqing.
Mais de 10 linhas de produção, mais de 100 gerentes e trabalhadores experientes.
Ajudar os clientes a projetar rapidamente as suas ideias em soluções de produção em massa, e completar o projeto de protótipos, desenvolvimento e verificação.
Perguntas frequentes:
- P: Qual é a marca deste produto?
- R: A marca deste produto é Sanni.
- P: Onde é fabricado este produto?
- R: Este produto é fabricado na China.
- P: Qual é a função de um Potenciômetro de Deslizamento Linear?
- R: Um Potenciômetro de Deslizamento Linear é usado para medir e controlar a quantidade de corrente elétrica que flui através de um circuito.
- P: Qual é a tensão máxima que este potenciômetro pode suportar?
- R: A tensão máxima que este potencialómetro pode suportar é de 10V.
- P: Este produto é adequado para circuitos AC e DC?
- R: Sim, este produto é adequado para circuitos AC e DC.
